On dirait un vaisseau futuriste : des lignes pures, un tableau de bord tactile, une ambiance feutrée. Pourtant, sous le capot, c’est le chaos organisé. Des dizaines de microprocesseurs, des kilomètres de câblage, des fréquences qui s’entrecroisent. Cette dualité entre l’élégance apparente et la complexité sous-jacente définit l’automobile moderne. Et au cœur de cette tension, un enjeu trop souvent sous-estimé : la compatibilité électromagnétique. Ignorer ce paramètre, c’est risquer non seulement des pannes, mais l’échec total d’un projet industriel.
Pourquoi la CEM devient le défi stratégique des nouveaux véhicules
Les voitures d’aujourd’hui ne sont plus seulement des moyens de transport. Ce sont des ordinateurs roulants, équipés d’ADAS (aides à la conduite), de communications V2X (vehicle-to-everything), de systèmes d’infodivertissement ultra-sophistiqués. Chaque fonctionnalité ajoute une source potentielle d’interférences électromagnétiques. Un radar de stationnement peut perturber un capteur de freinage, un écran tactile saturer un bus de communication critique. La montée en puissance des véhicules électriques amplifie encore le phénomène, avec des convertisseurs haute tension générant des champs électromagnétiques puissants.
Garantir la fiabilité des systèmes ADAS et V2X
Les systèmes d’aide à la conduite exigent une fiabilité absolue. Une interférence mal maîtrisée peut entraîner un mauvais calcul de distance, un déclenchement erroné du freinage d’urgence, ou une perte de communication avec les autres véhicules. C’est ici que la compatibilité électromagnétique automobile prend tout son sens. L’anticipation des risques liés à la CEM permet d’éviter des redesigns coûteux lors de la phase finale d’homologation. Protéger ces fonctions, c’est aussi bien défendre la sécurité des usagers que la crédibilité du constructeur.
Les leviers techniques pour une homologation réussie
Passer les tests CEM n’est pas une formalité : c’est un enjeu de conception. Il ne s’agit pas de corriger les défauts en aval, mais de les prévenir dès l’amont du développement. Plusieurs leviers permettent d’y parvenir, combinant ingénierie matérielle, choix des matériaux et anticipation des contraintes environnementales.
Les normes incontournables : CISPR 25 et ISO
En Europe, la conformité aux normes CISPR 25, ISO 11452 et ISO 7637 est impérative. Elles fixent des seuils stricts d’émissions rayonnées et conduites, ainsi que des niveaux d’immunité aux perturbations. Le non-respect de ces exigences bloque toute mise sur le marché. Ces cadres réglementaires ne sont pas des obstacles, mais des garde-fous qui garantissent la sécurité et la coexistence harmonieuse des systèmes électroniques dans l’espace confiné d’un véhicule.
Optimiser le blindage et la gestion thermique
Le blindage physique est un pilier de la CEM. Des solutions comme les joints EMI en silicone conducteur ou les doigts de contact en cuivre béryllium sont utilisés pour sceller les boîtiers électroniques. Mais le défi ne se limite pas à l’étanchéité électromagnétique. Ces composants doivent aussi résister à des températures extrêmes (jusqu’à 125 °C sous le capot), aux vibrations constantes, et à l’humidité. C’est pourquoi des matériaux comme les pads thermiques en silicone conducteur sont privilégiés : ils assurent à la fois le transfert de chaleur et la continuité électrique, essentielle au bon fonctionnement du blindage.

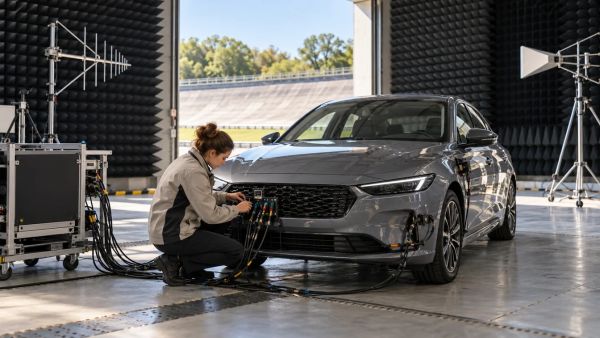

L'importance des tests en chambre anéchoïque
Les tests en laboratoire certifié sont incontournables. Ces chambres anéchoïques, tapissées de pyramides absorbantes, permettent de simuler un environnement sans écho électromagnétique. On y soumet les prototypes à des champs de plus en plus intenses, ou l’on mesure les émissions parasites générées par le système. Une campagne complète peut coûter entre plusieurs milliers et une dizaine de milliers d’euros. L’enjeu ? Éviter de découvrir un défaut critique trop tard, quand les outils sont déjà lancés et que les modifications sont prohibitives.
- ✅ Intégrer les contraintes CEM dès le business plan
- ✅ Réaliser un diagnostic précoce sur prototype fonctionnel
- ✅ Valider les composants via la certification AEC-Q100, gage de résistance aux chocs thermiques et mécaniques
Comparatif des contraintes selon les technologies embarquées
| 🚗 Système embarqué | ⚡ Niveau de rayonnement | 🛡️ Sensibilité aux interférences | 🔧 Solution de blindage type |
|---|---|---|---|
| Électronique de puissance (onduleurs, convertisseurs) | Très élevé | Moyenne | Blindage métallique renforcé, jointoiement à bandes |
| ADAS (radar, caméra, lidar) | Faible | Très élevée | Boîtier scellé avec joints EMI, filtres passifs |
| Capteurs basse tension (température, pression) | Faible | Élevée | Blindage par tresse métallique, garantie décennale sur l’intégrité du signal |
Le tableau montre clairement que chaque catégorie de système impose une stratégie différente. Les électroniques de puissance sont des émetteurs forts qu’il faut contenir, tandis que les capteurs et ADAS sont des récepteurs sensibles qu’il faut protéger. La conception du blindage doit donc être pensée au cas par cas, sans approche unique. C’est une question de bon sens, mais aussi de précision technique.
Les questions fréquentes sur le sujet
Quels sont les signaux précurseurs d'une mauvaise isolation électromagnétique sur un prototype ?
Des symptômes comme des décrochages intermittents de capteurs, des erreurs logicielles non reproductibles, ou une instabilité de l’infodivertissement peuvent pointer vers un problème de CEM. Ces dysfonctionnements, souvent attribués à des bugs logiciels, méritent une investigation approfondie du spectre électromagnétique.
Que faire si un composant échoue aux tests d'immunité après le lancement de la production ?
Dans ce cas critique, des solutions correctives peuvent être mises en œuvre en urgence : ajout de ferrites sur les câbles, installation de filtres passifs, ou renforcement local du blindage. Mais ces correctifs coûtent cher et retardent la livraison. Mieux vaut prévenir que guérir.
Quelles sont les obligations juridiques liées au marquage CE automobile et à la CEM ?
La conformité au règlement UNECE R10 est obligatoire pour l’homologation de type. Ce cadre international impose des tests rigoureux de CEM, dont le respect est vérifié par des organismes certificateurs. Sans cette conformité, aucune mise sur le marché n’est possible en Europe.
À quelle fréquence faut-il revalider la CEM lors d'une mise à jour logicielle du véhicule ?
Une revalidation est nécessaire dès qu’une mise à jour modifie la gestion de la puissance électrique ou l’activation de nouveaux composants. Même un changement logiciel peut altérer le profil d’émission d’un système, compromettant ainsi la conformité globale du véhicule.
Comment intégrer efficacement la CEM dans le cycle de développement produit ?
La clé est l’intégration amont. Dès la phase de conception, les équipes doivent anticiper les interactions électromagnétiques. Des simulations préliminaires, des maquettes testées en chambre anéchoïque, et une collaboration étroite entre concepteurs et spécialistes CEM permettent d’éviter les mauvaises surprises. C’est sans prise de tête quand on s’y prend à temps.
